Уявіть, що ви заходите додому і відразу в коридорі вмикаєте світло у ванній, натиснувши клавішу біля дверей… Потім ви проходите в душову, де вже світиться, і гасіть його при виході з цієї кімнати, натиснувши іншу клавішу на стіні. Саме так працюють прохідні вимикачі. Розповідаємо, як вони влаштовані та якими бувають
- Що це
- Схема
- Види
- Поради
Що таке прохідний вимикач
Прохідний вимикач – це вимикач, за допомогою якого керують одним джерелом світла або будь-яким іншим пристроєм із різних місць. Його встановлюють на обох кінцях сходів, у гаражах або підвалах з двома входами, в коридорах та в інших зонах, де два окремі вимикачі керують одним світильником. Простіше кажучи, лампочку включають в одному місці, а вимикають в іншому.
Приклад використання прохідного вимикача у побуті – у спальні. Світло вмикають біля дверей, а вимикають вже лежачи у ліжку, каже Олег Кравченко, інженер-проектувальник систем електропостачання компанії Інженер.xyz. Аналогічно на сходах або, наприклад, вулиці та терасі: освітлення на сходах включають на першому поверсі, а вимикають на другому, третьому та вище поверхах. З його допомогою також можна керувати світлом як із самої тераси, так і з дому, не виходячи на вулицю, додає експерт.

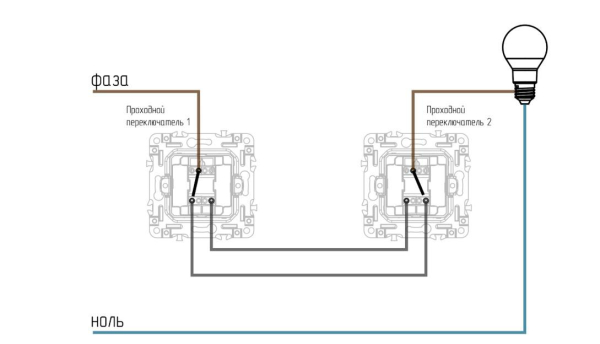

Схема підключення прохідного вимикача
Прохідний вимикач працює наступним чином: коли обидва перемикачі знаходяться у верхньому або нижньому положенні, ланцюг замкнутий і світильник горить. Якщо клавіші двох пристроїв займають протилежні положення, верх і низ, лампочка гасне.
Залежно від точок підключення потрібні різні комплекти прохідних вимикачів, каже Олег Кравченко. Наприклад:
- для двох точок – два прохідні вимикачі;

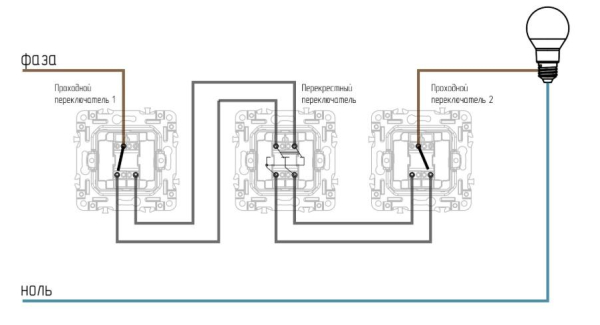

- для трьох і більше місць — два прохідні вимикачі та один або більше перехресних вимикачів із чотирма контактами.
Олег Кравченко , інженер-проектувальник систем електропостачання компанії Інженер.
– До схеми з прохідними вимикачами можна включити диммер (регулятор яскравості світла), який дозволить не тільки керувати освітленням з різних точок приміщення, але й налаштовувати його інтенсивність. Існує два основні варіанти установки димеру:
- Окремий – встановлюється як самостійний елемент у зручному місці та працює незалежно від прохідних вимикачів (включення відключення проводиться вимикачами, а яскравість регулюється диммером).
- Поєднаний – це пристрій з поворотною шайбою, яку можна як обертати для регулювання яскравості, так і натискати для включення і вимикання світла.
Важливо враховувати, що регулювати яскравість світла можна тільки з одного місця (наприклад, біля ліжка), при цьому інші прохідні вимикачі працюватимуть виключно на увімкнення та вимкнення освітлення.
Для коректної роботи системи необхідно використовувати спеціальні лампи, що димуються — на їх упаковці має бути маркування «dimmable» або відповідний значок. Звичайні світлодіодні лампи без підтримки димування використовувати не можна, так як вони блиматимуть або працювати тільки на повну потужність.
Прохідний вимикач: види
Прохідний перемикач виглядає так само, як звичайний – у нього є декоративна рамка будь-якого кольору та клавіші. Останніх може бути кілька. Головна відмінність — без положень «вкл» і «выкл». Натомість прохідний вимикач перемикає ланцюг між двома контактами.
Одноклавішний
У такого прохідного перемикача лише одна клавіша. Вона займає два положення, за аналогією як “вкл” і “викл” у звичайному вимикачі. Усередині корпусу розташовані три контакти: один загальний і два перемикання (зазвичай нанесено позначення цифрами – 1 і 2). Працює одноклавішний перемикач так: в одному положенні клавіші спільний контакт з'єднаний із контактом 1, в іншому – з контактом 2.
Двоклавішний
Фактично це два одноклавішні прохідні перемикачі, укладені в один корпус. Кожна клавіша має три контакти: один загальний і два перемикаються. Працює перемикання незалежно один від одного. Тобто можна керувати різними джерелами світла, але з одного місця.

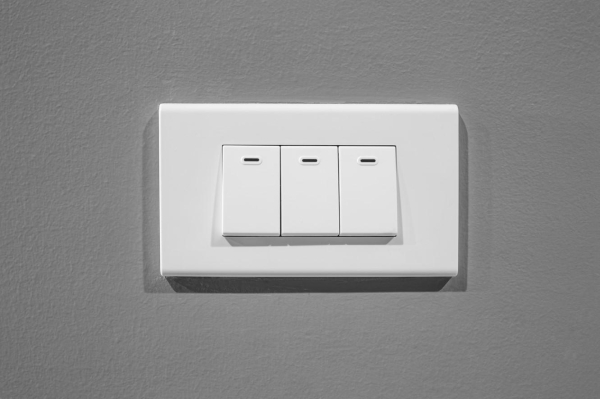

Триклавішний
У такого прохідного перемикача одразу три клавіші. Кожній відповідає своя група контактів: один спільний та два незалежні. Усі три лінії працюють окремо одна від одної. Тобто підключити на триклашившний прохідний вимикача можна відразу три точки: наприклад, світильник у спальні, лампочку в коридорі та на терасі. Управління світлом відбувається аналогічно до інших видів прохідних перемикачів.
Коментар експерта
Задали ще кілька запитань експерту про те, як працюють прохідні вимикачі:
Микита Поспєлов , спеціаліст з навчання СТД «Петрович»:
Чим прохідний вимикач відрізняється від простого?
Звичайний вимикач просто розриває або замикає ланцюг (увімкнення та вимкнення з однієї точки). Прохідний вимикач працює як перемикач між двома лініями, дозволяючи керувати світлом із різних місць. Тобто в одному місці натиснув і один ланцюг замкнувся (світло горить), в іншому місці натиснув, і цей же ланцюг розімкнувся (світло не горить), але замкнувся інший.
Чи можна зробити звичайний вимикач прохідним?
Ні, не можна. Вони мають різну конструкцію: звичайний вимикач має два контакти (вкл/выкл), прохідний вимикач має три контакти (перемикає між двома лініями).
Як правильно називається прохідний вимикач?
Прохідний вимикач ще називають перемикачем, маршовим вимикачем або перекидним вимикачем. Зазвичай його встановлюють у довгих коридорах (включення світла при вході, вимикання на виході), на сходах, тому що він дозволяє керувати освітленням з різних поверхів (включив на першому, вимкнув на другому), в спальнях (включення світла біля дверей, вимикання біля ліжка і навпаки), а також у великих кімнатах (зручно, коли.
